Caractéristiques techniques
- Dynamique maximale sur tous les axes grâce aux transmissions numériques
- Changeur de meule entièrement automatique
- Positionnement précis des outils à l'aide de sondes de mesure 3D
- Moteur de broche de 26 kW
- Vitesse 2 000 – 20 000 tr/min
- Diamètre maximal de l'outil : 200 mm

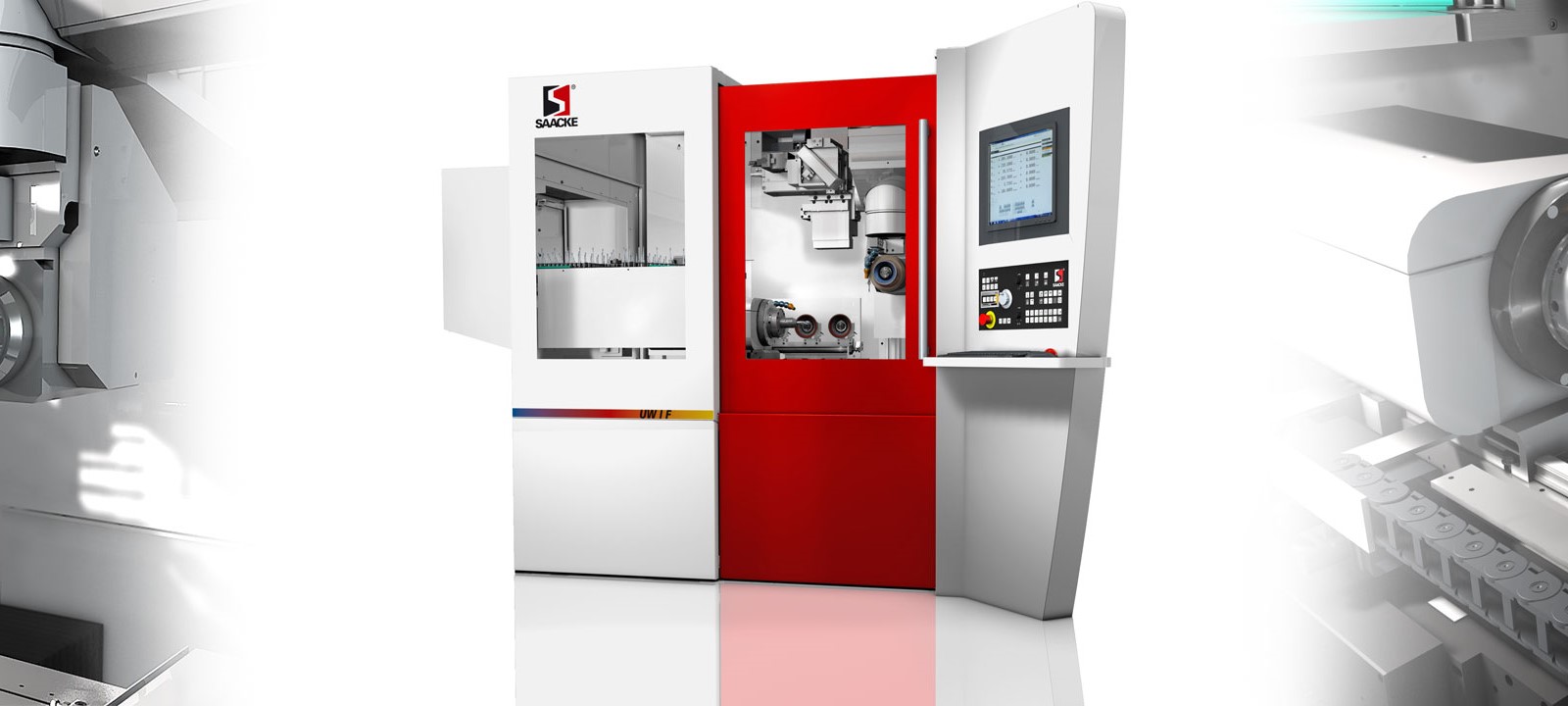

Données techniques UW IF
| Données de l'outil | |
|---|---|
| Diamètre maximal | 200 mm |
| Longueur maximale | 360 mm |
| Axe X – Trajectoire de rectification | |
| Parcours longitudinal | 530 mm |
| Débit d'alimentation | 0 – 15 m/min |
| Surface de table utilisable | 245 x 140 mm |
| Axe Z – Glissière transversale | |
| Chemin croisé | 320 mm |
| Débit d'alimentation | 0 – 15 m/min |
| Axe Y – Trajectoire d'élévation | |
| Sentier de haute altitude | 400 mm |
| Débit d'alimentation | 0 – 15 m/min |
| Tête de rectification – Axe B | |
| Pivote dans le plan horizontal | 240 degrés |
| Porte-meule à serrage rapide | HSK – C / E50 |
| Contrôle de vitesse continu | 2 000 à 20 000 tr/min |
| Changeur de meule & Puissance | |
| Emplacements magasin | 6 |
| Moteur de broche | 26 kW |
| Vitesse porte-pièce | 1 000 tr/min |
| Poids machine | environ 3 500 kg |
Caractéristiques techniques sujettes à modification sans préavis. Sauf erreur ou omission.
